MIRA COLOR
El objetivo de este proyecto ha sido la construcción de un generador de patrones de vídeo compuesto, cuyas aplicaciones se extienden desde el campo de la enseñanza de la señal de vídeo hasta la reparación y ajuste de equipos receptores de televisión. No se ha pretendido la realización de un equipo con fines comerciales, ya que no se garantizan las especificaciones de un generador de vídeo profesional.

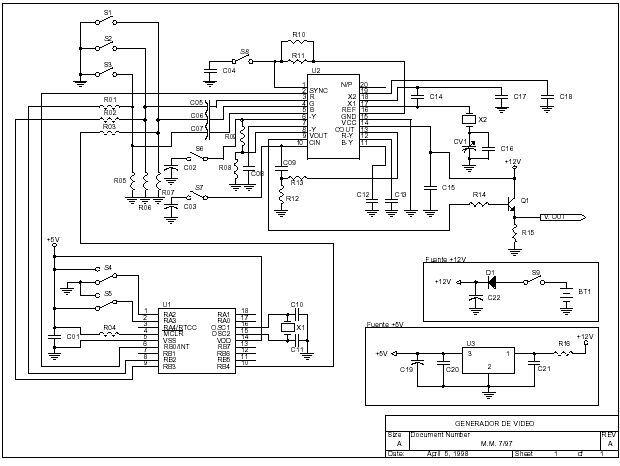

El esquema es el siguiente:
El archivo que hay que introducir al PIC es el siguiente: mira color.hex
MIRA COLOR
El objetivo de este proyecto ha sido la construcción de un generador de patrones de vídeo compuesto, cuyas aplicaciones se extienden desde el campo de la enseñanza de la señal de vídeo hasta la reparación y ajuste de equipos receptores de televisión. No se ha pretendido la realización de un equipo con fines comerciales, ya que no se garantizan las especificaciones de un generador de vídeo profesional.
El esquema es el siguiente:
El archivo que hay que introducir al PIC es el siguiente: mira color.hex
Fecha de actualización 01/01/2025
